基美通用贴片电容C0603C系列在电源滤波中的效果怎么样？

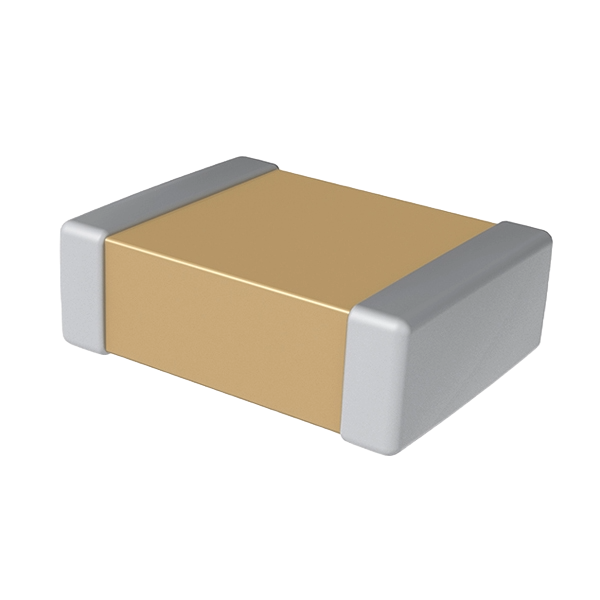

C0603C系列是基美公司推出的通用贴片电容，采用0603封装形式，尺寸为1.6mm×0.8mm×0.8mm，具有体积小、重量轻的特点，适合紧凑型设计需求。该系列电容广泛应用于各种电子设备中，可用于旁路、耦合和滤波等高频电路。
那么，基美通用贴片电容C0603C系列在电源滤波中的效果怎么样？
其实，基美通用贴片电容C0603C系列在电源滤波中的效果主要体现在以下几个方面：
高频噪声滤除
C0603C 系列电容具有良好的高频特性，能够有效去除电源中的高频噪声。在开关电源等高频应用场景中，它可以快速响应并滤除高频噪声，从而降低电源输出的纹波和噪声，为电子设备提供更稳定的直流电源。
稳定电源电压
该系列电容常用于电源去耦，能够稳定电源电压。它能够快速响应瞬态电流变化，减少电源线上的电压波动，确保电子器件的正常工作。在电源电路中，C0603C 系列电容可以有效抑制电源噪声，确保电源输出的稳定性。
结合其他元件提升效果
在实际应用中，C0603C 系列电容通常会与其他类型的电容（如电解电容）或电感等元件配合使用，以实现更优的滤波效果。例如，在开关电源的输出滤波部分，C0603C 系列电容可以与电解电容配合，电解电容负责滤除低频纹波，而 C0603C 系列电容则专注于高频噪声的滤除。
体积小、可靠性高
C0603C 系列电容采用 0603 封装，体积小、重量轻，适合紧凑型设计需求。其高可靠性和自愈机制使其在各种恶劣环境下也能保持稳定的性能，这使得它在电源滤波电路中具有较高的应用价值。
选型注意事项
在选择 C0603C 系列电容用于电源滤波时，需根据具体电路需求考虑电容的容值、耐压值、精度等关键参数。例如，对于高频电源滤波，应优先考虑容值稳定性和等效串联电阻（ESR）特性。同时，还需注意电容的温度特性，确保其在工作温度范围内能保持稳定的电容值。
产品特性
1.介质材料：采用X7R、C0G等介质材料，其中X7R材料在-55℃到+125℃的工作温度范围内，电容量的变化率不超过±15%，具有良好的温度特性和稳定性。
2.高可靠性：具备自愈性，当电容器内部出现局部击穿时，可通过自愈机制恢复绝缘能力，延长使用寿命。
3.耐焊接热：能够承受回流焊和波峰焊过程中产生的高温冲击。
4.宽频带响应：由于其结构特点，MLCC能够在较宽的频率范围内提供稳定的电容值。
产品参数
|参数|参数值|
|------|--------|
|容值范围|10pF到22μF|
|容差|±5%、±10%、±20%|
|额定电压|6.3V、25V、50V|
|工作温度|-55°C~125°C|
|封装形式|0603（1608公制）|
| 基美通用贴片电容型号推荐 | |||
|---|---|---|---|
| C0603C561J5GAC7867 | C0603C680J5GAC7867 | C0603C220J5GAC3121 | C0603C103J3GAC7867 |
| C0603C473K3RAC7867 | C0603C100K5GAC7867 | C0603C104J5RAC7867 | C0603C101J1GAC7867 |
| C0603C105K3PAC7867 | C0603C472K5RAC7867 | C0603C103J4RAC7867 | C0603C104Z3VAC7867 |
| C0603C569C5GAC7867 | C0603C272K1RAC7867 | C0603C103M5RAC7867 | C0603C103K5RAC3121 |
| C0603C333K5RAC7867 | C0603C101J5GAC7867 | C0603C103K4RAC7867 | C0603C333K3RAC7867 |
| C0603C104M4RAC3121 | C0603C474K3RAC7867 | C0603C104M5RAC7867 | C0603C102J1GAC3121 |
| C0603C100J1GAC7867 | C0603C224K3RAC3183 | C0603C221J5GAC3121 | C0603C106M9PAC7867 |
| C0603C226M9PAC7867 | C0603C222J5GAC3121 |
应用场景
C0603C系列电容适用于多种电子设备，如手机、平板电脑、电脑主板、智能穿戴设备等。在这些设备中，它们可用于电源滤波、信号耦合、去耦等电路，确保设备的稳定运行。
基美通用贴片电容 C0603C 系列在电源滤波中具有良好的高频噪声滤除能力和电源电压稳定效果，且体积小、可靠性高，适合紧凑型设计需求。在实际应用中，可根据具体电路需求选择合适的型号，并与其他元件配合使用以实现更优的滤波效果。
